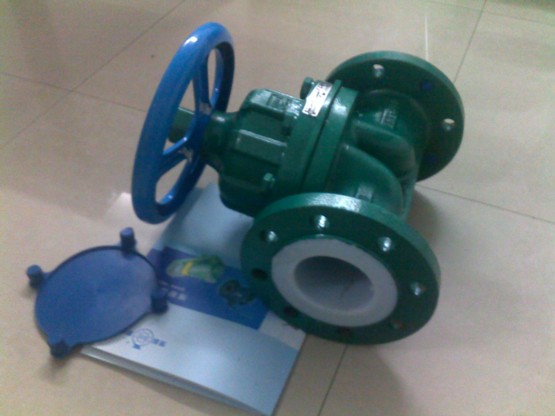

襯氟調節隔膜閥的三大技術特性
襯氟調節隔膜閥的技術特性：
1.在襯氟調節隔膜閥的內部結構組成包括以下幾個部件：第一：閥體（閥體內部有襯氟塑料層）；第二：閥蓋；第三：閥桿。其次在閥桿的最底端裝置了隔膜（所述隔膜上設置，且有螺桿來固定）和閥瓣（所述閥瓣最底端對應的螺桿上設置有螺紋孔）兩個組件。
通過螺桿與螺紋孔相連在一起，所述閥蓋會將隔膜的邊沿緊緊的夾在閥體上，使之不易松懈。所述閥桿最下端設置了環形卡位部，當其的直徑大于閥桿安裝孔的直徑時，閥桿安裝孔在環形卡位部的的上方。通過閥桿向上揭去時，此時閥桿安裝孔在環形卡位部的的下方。
襯氟調節隔膜閥主要特性是：所述隔膜上設置了連接通孔，當螺桿穿過閥瓣螺紋和連接通孔連接時，所述螺桿最上面的部分設置有螺紋連接端口，螺桿端頭會與球面緊緊定在一體，此球面要求是彈性非金屬材料制成或者是（陶瓷），隔膜上被球面狀封蓋的邊沿緊緊壓著，所述閥體內中的閥座最上端口帶了球面狀凹坑（球面狀封蓋匹配）。通過閥瓣向下緊緊壓隔膜時，此時的閥座上的球面狀凹坑邊沿和隔膜壓緊、所述球面狀封蓋進入球面狀凹坑中并緊密配合。
2.根據權利要求1所述的隔膜閥，其特性是：環形卡沿（閥瓣上對應于球面狀凹坑的邊沿上），所述閥瓣壓緊隔膜時所述環形卡沿將隔膜卡緊在所述球面狀凹坑的邊沿上。
3.根據權利要求1或2所述的隔膜閥，其特性是：所述閥體內的閥座上對應所述球面狀封蓋設置有彈性封閉塊，彈性封閉塊上端面帶有與球面狀封蓋的弧面匹配的弧形凹坑。
